Como escolher discos redondos de titânio industrial: um guia do comprador

Por que os discos redondos de titânio valem o prêmio

A relação resistência-peso do titânio é aproximadamente o dobro do aço inoxidável com cerca de 40% menos peso. Sua resistência à corrosão na água do mar, em ambientes ricos em cloro e em fluidos corporais humanos é incomparável à maioria dos metais comuns. Para aplicações industriais exigentes, estas propriedades justificam um preço premium que normalmente varia 5–10× maior que o aço inoxidável 316L por quilograma.

Os discos redondos são usados ​​especificamente como sedes de válvulas, impulsores de bombas, peças brutas de flange, componentes de trocadores de calor, peças brutas de implantes cirúrgicos e acessórios de anteparo aeroespacial. A geometria – plana, circular e simétrica – torna-os pontos de partida versáteis para usinagem CNC.

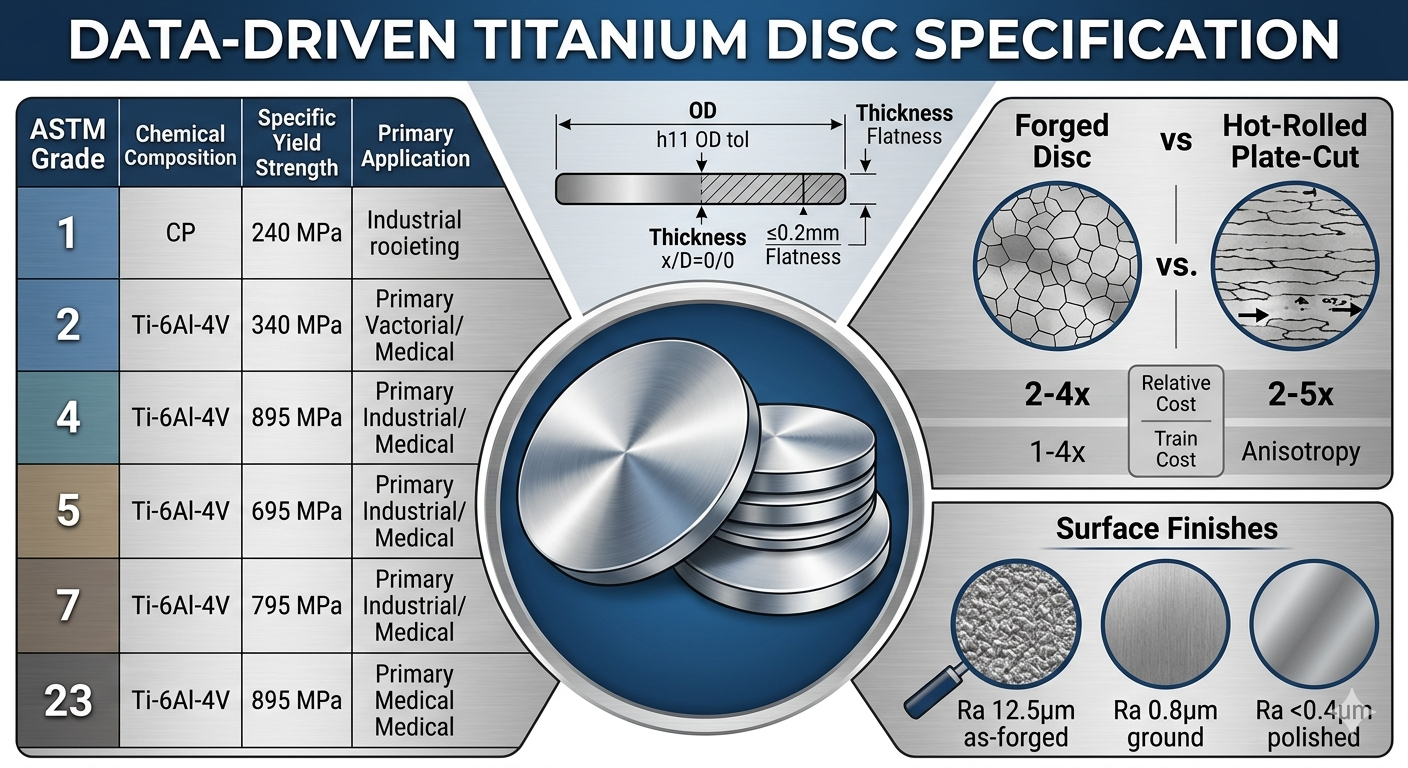

Compreendendo os graus de titânio: a decisão mais importante

O titânio não é um material único. Existem mais de 30 classes designadas pela ASTM, mas a maioria dos compradores industriais trabalha com uma pequena lista de seis. Selecionar a nota errada é o erro mais caro que você pode cometer.

A nota 2 é o padrão para a maioria dos compradores industriais porque equilibra resistência à corrosão, usinabilidade e disponibilidade. Atualize para o Grau 5 somente quando as cargas estruturais assim o exigirem. Escolha Grau 7 ou Grau 12 quando o ambiente incluir ácidos redutores que atacariam os graus CP padrão.

Especificações dimensionais: o que medir e verificar

Um disco redondo de titânio tem quatro dimensões principais. Cada um deve ser especificado claramente em seu pedido de compra para evitar peças incompatíveis.

Diâmetro Externo (OD)

Discos padrão estão disponíveis em 10 mm a 1.000 mm de diâmetro externo , embora a maioria dos estoques em armazém se agrupem entre 50 mm e 500 mm. Para diâmetros externos acima de 600 mm, espere prazos de entrega de pedidos personalizados de 8 a 14 semanas. Especifique a classe de tolerância: h11 (±0,1–0,4 mm) para uso industrial geral ou h8/h9 para montagens de ajuste preciso.

Espessura

Os discos normalmente variam de 1 mm a 150 mm de espessura . Abaixo de 3 mm, a planicidade torna-se crítica – o empenamento durante a laminação a quente pode causar erros de paralelismo superiores a 0,5 mm por 100 mm, o que é inaceitável para aplicações de válvulas ou vedações. Especifique uma tolerância de planicidade (por exemplo, ≤0,2 mm de excentricidade total do indicador) em qualquer disco mais fino que 5 mm.

Espessura-to-Diameter Ratio

Uma relação abaixo de 1:10 (espessura inferior a 10% do diâmetro) é considerada um disco fino e está sujeita a distorções durante a usinagem e tratamento térmico. Se a sua aplicação exigir uma proporção inferior a 1:15, solicite recozimento com alívio de tensão como parte da condição de fornecimento.

Tolerância de peso e massa

Para peças rotativas como impulsores, a tolerância de massa é tão importante quanto a tolerância dimensional. Especifique um desvio máximo de peso de ±0,5% se o disco for usado em um conjunto giratório balanceado. Discos desequilibrados em aplicações de alta velocidade podem induzir frequências de vibração que danificam os rolamentos em milhares de horas de operação.

Método de fabricação: forjado x laminado x cortado em barra

A forma como o disco foi feito afeta diretamente suas propriedades mecânicas e integridade interna. Três rotas de produção dominam o mercado:

• Corte de disco/placa laminado a quente: A opção mais econômica. Uma placa de titânio é laminada a quente até atingir a espessura e, em seguida, uma peça redonda é cortada por plasma ou jato de água até o diâmetro externo. A estrutura do grão é direcional (anisotrópica), o que pode reduzir a vida útil em fadiga em 10–20% em comparação com peças forjadas em determinadas orientações de carga.
• Disco forjado: Um tarugo é prensado sob tonelagem em um formato de disco quase líquido. Isto refina a estrutura do grão, elimina a porosidade e produz propriedades mecânicas isotrópicas. As aplicações aeroespaciais e médicas quase sempre exigem forjamento. O custo é normalmente de 2–4× chapa laminada.
• Corte de disco da barra redonda: Uma barra redonda de titânio é cortada na espessura necessária. Isso mantém a estrutura de grão fino e forjado da barra e é ideal para diâmetros externos pequenos (abaixo de 100 mm). É mais caro por quilograma do que o corte em chapa para diâmetros grandes.

Para serviços industriais em geral (flanges, espaçadores, uso estrutural não crítico), os discos cortados em chapa são econômicos. Para peças carregadas ciclicamente ou de segurança crítica, sempre especifique forjadas.

Opções de acabamento de superfície e quando cada uma é importante

O acabamento superficial afeta o desempenho da vedação, a resistência à fadiga, a biocompatibilidade e os custos de usinagem posteriores. Os fornecedores oferecem várias condições padrão:

• Laminado a quente / forjado (Ra 3,2–12,5 µm): Escama de moinho presente. Menor custo. Requer usinagem antes do uso na maioria das aplicações. Adequado como matéria-prima.
• Decapado/descalcificado (Ra 1,6–6,3 µm): A decapagem ácida remove a carepa e restaura a camada passiva de óxido. Bom para resistência à corrosão sem usinagem. Comum para componentes da indústria química.
• Terra (Ra 0,4–1,6 µm): Faces planas são necessárias para superfícies de vedação, sedes de juntas de precisão e montagens ópticas. Normalmente adiciona US$ 15 a US$ 50/disco para ODs pequenos, significativamente mais para os grandes.
• Polido (Ra <0,4 µm): Eletropolido ou polido mecanicamente. Obrigatório para dispositivos médicos implantáveis ​​(conformidade com a norma ISO 10993) e superfícies higiênicas de contato com alimentos/farmacêuticos.
• Anodizado: Camada de óxido eletroquímico para codificação de cores, aumento da dureza superficial (~400 HV) ou propriedades dielétricas aprimoradas. A anodização tipo II é comum em ambientes MRO aeroespaciais.

Certificações de materiais e requisitos de rastreabilidade

Nunca compre discos industriais de titânio sem um relatório de teste de material (MTR). Um MTR legítimo documenta a composição química (atendendo à ASTM B265, AMS 4928 ou equivalente), resultados de testes mecânicos (resistência ao escoamento, UTS, alongamento), calor/número do lote e a acreditação da fábrica (normalmente ISO 17025 ou NADCAP).

Para indústrias regulamentadas específicas, aplicam-se certificações adicionais:

• Aeroespacial: AMS 4928 (barra/tarugo de grau 5), AMS 4911 (folha/placa), Formulário FAA 8130-3 ou Formulário 1 da EASA para peças aeronavegáveis.
• Médico/implantável: ASTM F67 (CP titânio), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, testes de biocompatibilidade de acordo com ISO 10993.
• Vasos de pressão/tubulação: ASME Seção II, Parte B (ASTM B265 para tira/folha/placa), PED 2014/68/EU para mercados europeus.
• Nucleares: ASTM B265 Grau 12 ou 16, com EQM suplementar (inspeção ultrassônica ou radiográfica) e documentação de aquisição ASME NCA-3800.

Solicite rastreabilidade térmica total. Um fornecedor respeitável pode rastrear qualquer disco até o número de calor de fusão original na fábrica de titânio – fundamental para análise de falhas e auditorias regulatórias.

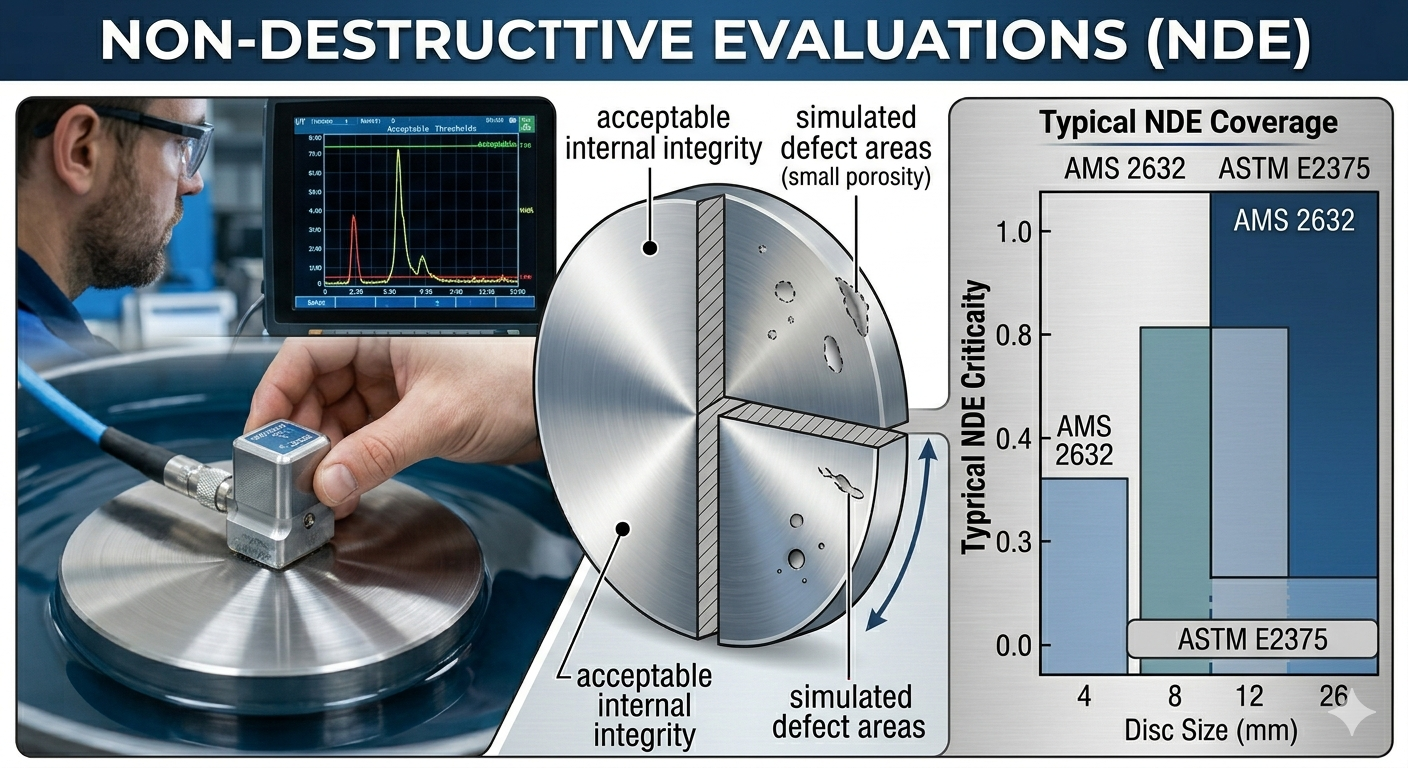

Avaliação Não Destrutiva: Quando Exigir

Defeitos internos – porosidade, inclusões, laminações – não podem ser detectados visualmente. Para discos que suportarão cargas estruturais ou serão usados ​​em montagens críticas, especifique NDE em seu pedido de compra. Os métodos comuns incluem:

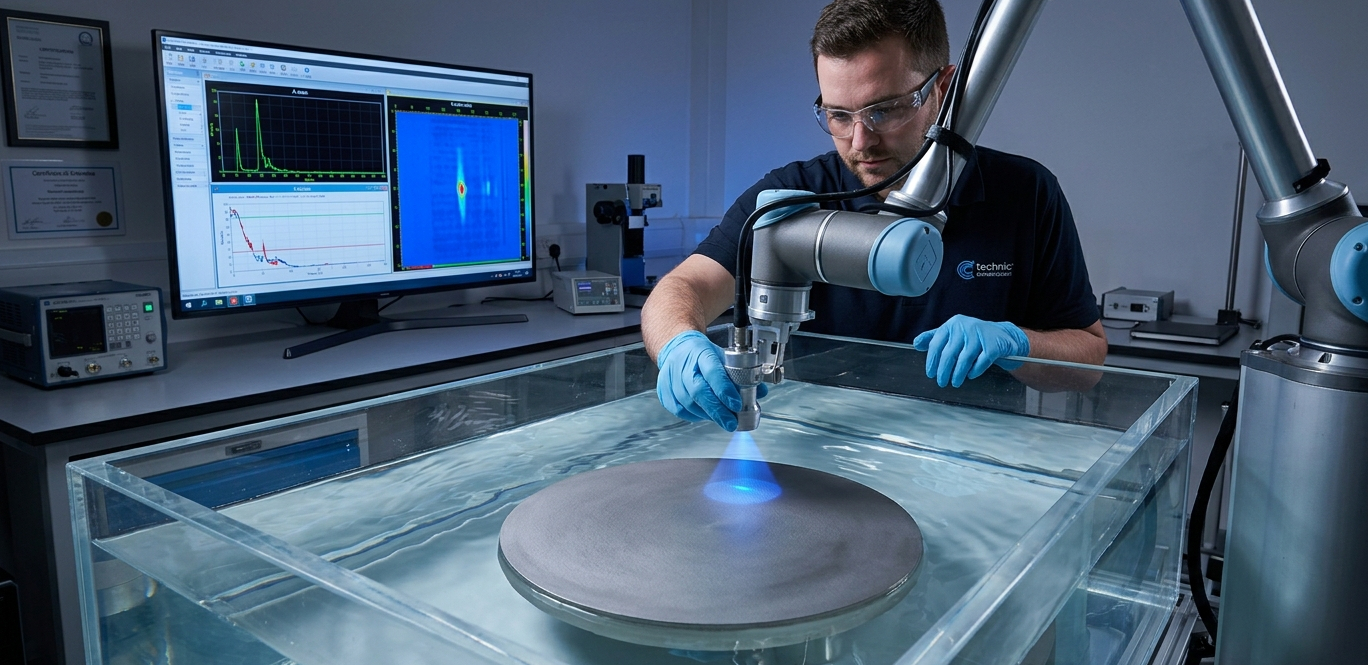

• Teste ultrassônico (UT): O principal método NDE para discos de titânio com mais de 12 mm de espessura. Detecta defeitos volumétricos subterrâneos. Especifique os critérios de aceitação de acordo com AMS 2632 ou ASTM E2375.
• Inspeção de Líquido Penetrante (LPI/FPI): Detecta rachaduras e porosidade que quebram a superfície. Baixo custo (~$10–$30 por disco para tamanhos padrão). Especifique de acordo com ASTM E1417 ou AMS 2647 para o setor aeroespacial.
• Teste Radiográfico (RT): Imagens de raios X ou raios gama para estruturas internas complexas. Usado para grandes discos forjados em aplicações nucleares e em vasos de pressão.

Como regra prática: exigem LPI para todos os discos críticos de segurança e UT para discos forjados com mais de 25 mm de espessura . Para estoque industrial geral sob cargas moderadas, o NDE pode ser omitido para controlar custos.

Estratégia de Sourcing: Moinho Direto vs. Distribuidor vs. Mercado Spot

O local onde você compra afeta o preço, o prazo de entrega, a qualidade da documentação e o risco de falsificação – todos fatores importantes na cadeia de fornecimento de titânio.

Mill Direct

Comprar diretamente de produtores primários (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) proporciona a melhor rastreabilidade e o menor preço por quilograma em volume. As quantidades mínimas de pedido normalmente começam em 500–2.000kg , com prazos de entrega de 12 a 20 semanas para dimensões personalizadas. Melhor para programas de alto volume e longo prazo.

Distribuidor Certificado

Distribuidores com certificação AS9120B ou ISO 9001 transportam estoque sob medida com total rastreabilidade MTR. Os prazos de entrega são normalmente 1–3 semanas para classes e tamanhos padrão. O prêmio de preço em relação ao direto da fábrica é de 15 a 40%, mas as quantidades mínimas de pedido são muito mais baixas (às vezes, apenas uma peça). Este é o canal correto para a maioria dos compradores industriais.

Mercado Spot / Mercados Online

Os mercados online e os comerciantes à vista podem oferecer preços atraentes, mas apresentam um risco elevado de falsificação e classificação incorreta. Uma investigação da FAA de 2019 encontrou peças de titânio com MTRs falsificados na cadeia de abastecimento aeroespacial – um problema que persiste em toda a indústria. Nunca compre discos de titânio críticos para a segurança de fornecedores pontuais não verificados sem verificação química independente (análise XRF ou OES).

Benchmarks de preços e direcionadores de custos

O preço do titânio é volátil e está vinculado aos preços da esponja bruta, aos custos de energia e aos ciclos de demanda aeroespacial. No entanto, as faixas aproximadas de preços dos distribuidores para discos de estoque (a partir de dados de mercado recentes) fornecem referências úteis:

Os maiores fatores de custo além da matéria-prima são: requisitos de NDE (10–25%), tolerâncias rígidas (15–40%), retificação de superfície (US$ 15 a US$ 100 por disco) e documentação de certificação (US$ 50 a US$ 200 por pedido para documentação NADCAP/AS9100).

Uma lista de verificação prática antes de fazer seu pedido

Use esta lista de verificação para verificar se suas especificações de compra estão completas antes de enviar uma solicitação de cotação (RFQ):

1. Grau de liga especificado (por exemplo, Grau 2 conforme ASTM B265 ou Ti-6Al-4V conforme AMS 4928)
2. Diâmetro externo com classe de tolerância declarada (por exemplo, 150 mm ±0,2 mm)
3. Espessura with flatness tolerance if below 10 mm
4. Rota de fabricação especificada (forjada/laminada/cortada em barra)
5. Condição de fornecimento declarada (recozido, STA, laminado)
6. Requisito de acabamento de superfície (decapado, retificado até Ra 0,8 µm, polido, anodizado)
7. Requisitos NDE listados (LPI conforme ASTM E1417, UT conforme AMS 2632 ou nenhum)
8. Documentos de certificação e rastreabilidade solicitados (MTR, C de C, número de bateria)
9. Quantidade e qualquer cronograma de entrega escalonado
10. Requisitos de embalagem (embalado individualmente, barreira contra umidade, sem empilhamento por contato direto)

Um RFQ completo que cubra todos os dez pontos produzirá cotações comparáveis de vários fornecedores e reduzirá drasticamente o risco de recebimento de peças que falham na inspeção de entrada.
