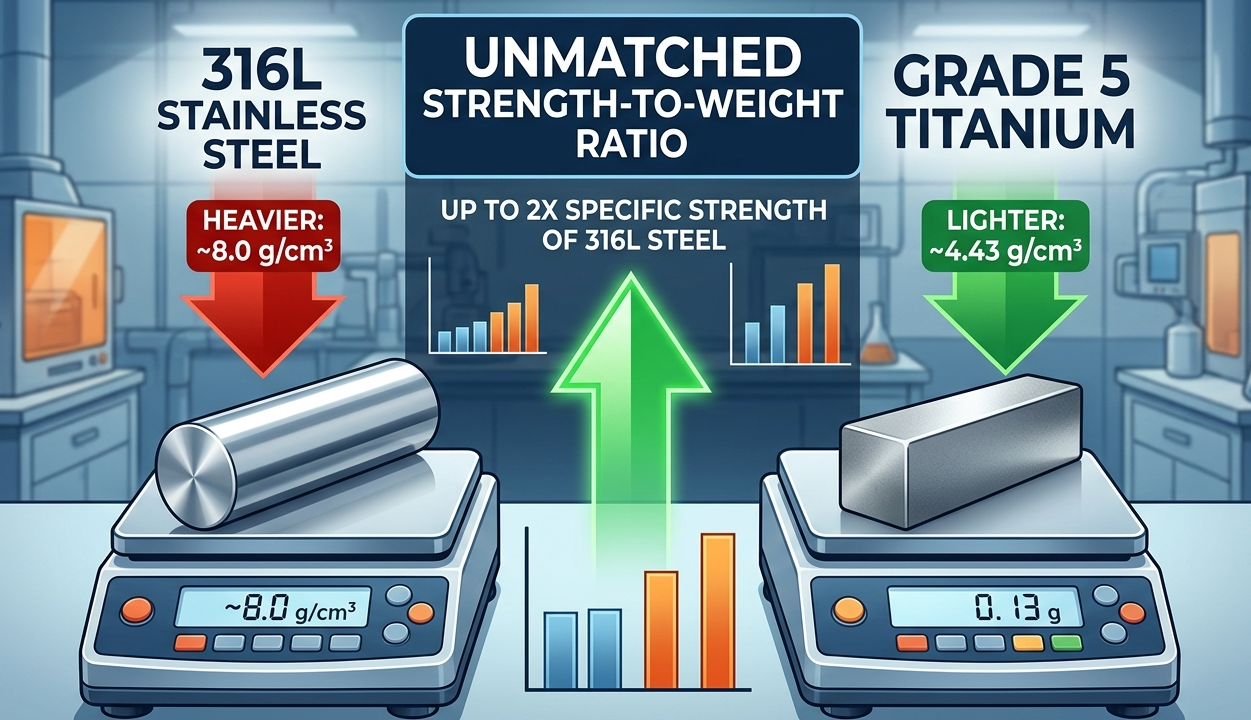

Barra de titânio oferece uma relação resistência-peso incomparável - até o dobro do aço inoxidável 316L - ao mesmo tempo que resiste à corrosão na água do mar, cloro e fluidos corporais. Se a aplicação é um fixador aeroespacial certificado para ASTM B348 , um implante ortopédico regido por ASTM F136 e ISO 5832-3 , ou um alojamento de lastro em alto mar classificado para 6.000 m de profundidade, a barra de titânio fornece a integridade estrutural que nenhum outro metal comercialmente viável pode igualar com peso comparável.
Este guia apresenta dados mecânicos, comparações classe por classe, aplicações específicas do setor, considerações de usinagem e respostas às questões de aquisição mais urgentes – para que engenheiros e compradores possam especificar o estoque de barras correto desde o primeiro pedido.
O estoque de barras de titânio é categorizado em graus comercialmente puros (CP) e classes de liga de titânio . Os quatro graus de CP (Grau 1–4) diferem apenas no teor de oxigênio e ferro; os graus de liga introduzem elementos como alumínio e vanádio para projetar perfis mecânicos específicos.
Resistência à tração máxima (UTS): mínimo de 240 MPa; Resistência ao escoamento: mínimo de 170 MPa; Densidade: 4,51 g/cm³. Barra de grau 1, regida por ASTM B348 Grau 1 , é o grau de CP mais suave. É preferido para placas de tubos de usinas de dessalinização, revestimentos de reatores químicos e revestimentos arquitetônicos onde a conformação a frio é necessária.
UTS: mínimo de 345 MPa; Resistência ao escoamento: mínimo de 275 MPa; Alongamento: mínimo de 20%. A classe CP mais amplamente estocada. As aplicações incluem trocadores de calor submarinos offshore, eixos de hélice marítimos e equipamentos de processamento eletroquímico. ASTM B348 Grau 2 e ISO 9001 as certificações da fábrica são requisitos padrão.
UTS: mínimo de 550 MPa; Resistência ao escoamento: mínimo de 483 MPa. Usado em componentes de implantes cirúrgicos e tubulações químicas de alta pressão onde elementos de liga devem ser evitados por motivos de biocompatibilidade ou corrosão.
UTS: mínimo de 950 MPa; Resistência ao escoamento: mínimo de 880 MPa; Densidade: 4,43 g/cm³; Limite de fadiga (10⁷ ciclos): ~620 MPa. A liga alfa-beta contendo 6% de alumínio e 4% de vanádio. Governado por ASTM B348 Grau 5 para barras industriais e AMS 4928 para aeroespacial. Ela domina peças forjadas de pás de turbinas, estruturas estruturais de aeronaves, braços de suspensão de carros de corrida e hastes ortopédicas de alto ciclo.
UTS: mínimo de 860 MPa; Resistência ao escoamento: mínimo de 795 MPa; Teor de oxigênio ≤ 0,13% em peso. A química intersticial extrabaixa (ELI) reduz oxigênio, nitrogênio e ferro para melhorar a tenacidade à fratura e a resistência à fadiga em ambientes de carregamento cíclico. O padrão obrigatório para implantes ortopédicos de suporte de carga: ASTM F136 e ISO 5832-3 . Usado em hastes femorais de quadril, gaiolas intercorporais espinhais e barras de pilares dentários.
A adição de paládio (0,12–0,25%) reduz drasticamente a taxa de corrosão na redução de ácidos como clorídrico e sulfúrico. Preferido para equipamentos de processos químicos onde o Grau 2 sofreria corrosão em fendas. Governado por ASTM B348 Grau 7 .
A tabela abaixo permite a análise de substituição direta. Todos os valores de titânio fazem referência à barra recozida de acordo com ASTM B348; Os valores 316L fazem referência à barra recozida ASTM A276.
| UTS (MPa) | 345 | 950 | 860 | 485 |
| Força de rendimento (MPa) | 275 | 880 | 795 | 170 |
| Densidade (g/cm³) | 4.51 | 4.43 | 4.43 | 8.00 |
| Resistência Específica (MPa·cm³/g) | 76.5 | 214.4 | 194.1 | 60.6 |
| Módulo Elástico (GPa) | 103 | 114 | 114 | 193 |
| Alongamento (%) | 20 | 10 | 10 | 40 |
| Temperatura máxima de serviço. (°C) | 250 | 315 | 315 | 870 |
| Corrosão na água do mar | Excelente | Excelente | Excelente | Suscetível a corrosão |
Conclusão principal: A barra de titânio grau 5 atinge uma resistência específica 3,5× superior à do aço inoxidável 316L ao mesmo tempo que pesa 45% menos por unidade de volume – uma vantagem decisiva para estruturas com peso crítico.

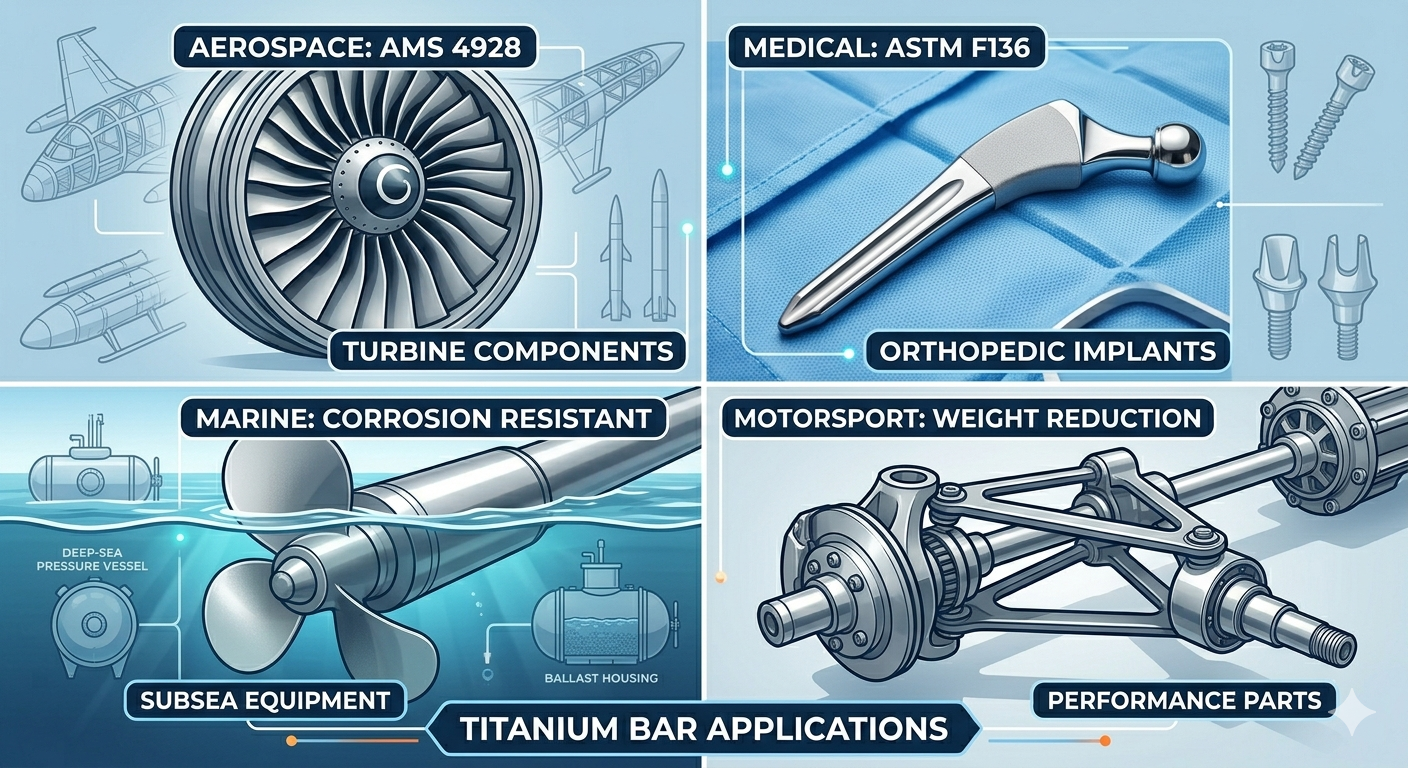

A barra de titânio constitui aproximadamente 15–20% do peso estrutural nas aeronaves comerciais da próxima geração. As aplicações críticas incluem:
A capacidade de osseointegração do titânio – a ligação direta ao osso vivo sem interface de tecido fibroso – torna-o insubstituível em implantes que suportam carga. Barra de grau 23 ( ASTM F136, ISO 5832-3 ) é obrigatório para:
A taxa de corrosão da barra de titânio na água do mar é efetivamente 0,025 mm/ano — versus 0,5–1,5 mm/ano para o 316L — possibiliteo ciclos de serviço de 25 anos sem manutenção. Principais usos:
Em plantas de cloro e álcalis e reatores de química úmida, o titânio supera o Hastelloy com menor custo por unidade de volume. As aplicações específicas incluem:
Os regulamentos da Fórmula 1 permitem titânio em montantes de suspensão, eixos de caixa de velocidades e fixadores de rodas, onde a redução de peso se traduz diretamente no tempo de volta. Barra grau 5 usinada para AMS 4928 fornece um 40% de redução de peso sobre componentes de aço equivalentes sem perda de vida à fadiga no limite de 10⁷ ciclos.
A barra de titânio está disponível em perfis redondos, hexagonais, quadrados e planos (retangulares). A tabela a seguir resume as dimensões padrão do estoque e as especificações aplicáveis.
| Barra Redonda | 6mm – 300mm | ASTM B348 | Grupo 1, 2, 4, 5, 7, 23 | Eixos, peças brutas de fixação, usinagem de implantes |
| Barra Hexagonal | 6 mm – 100 mm A/F | ASTM B348 | Gr.2, 5 | Produção de parafusos e porcas, torneamento CNC |
| Barra Plana/Retangular | Espessura 3–100 mm; Largura até 300mm | ASTM B265 (barra de tira/folha) | Grupo 1, 2, 5 | Suportes estruturais, defletores do trocador de calor |
| Barra Redonda Aeroespacial | 25mm – 200mm | AMS 4928 | Gr.5 (Ti-6Al-4V) | Componentes estruturais de aeronaves, discos de turbina |
| Barra Redonda de Implante | 10 mm – 80 mm | ASTM F136/ISO 5832-3 | Gr.23 (Ti-6Al-4V ELI) | Hastes ortopédicas, hardware espinhal |
As opções de acabamento de superfície incluem: laminado a quente descalcicado (HRD) , recozido brilhante estirado a frio (CDBA) e retificado sem centro (tolerância ±0,05 mm). As aplicações aeroespaciais e médicas normalmente exigem barras retificadas sem centro com rastreabilidade certificada do moinho até o número de aquecimento.

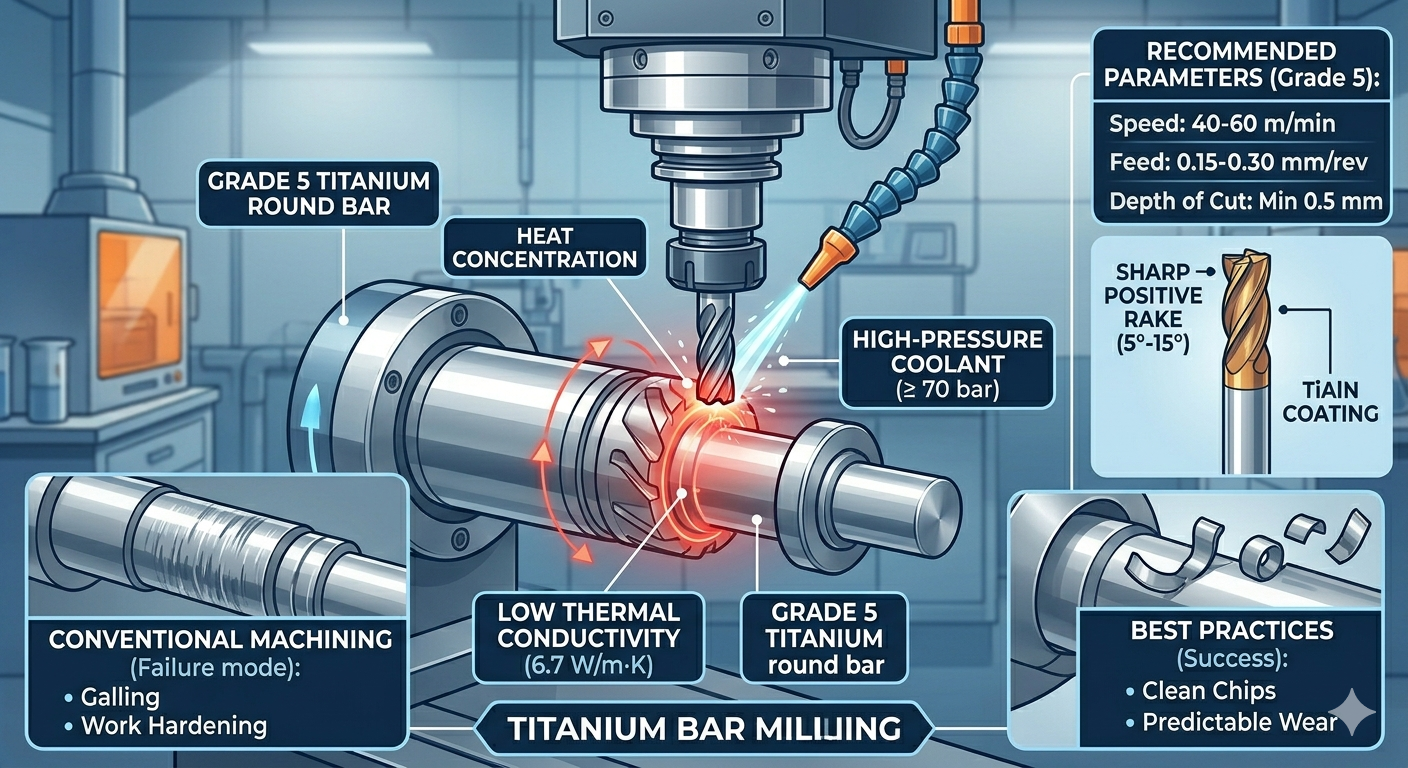

A baixa condutividade térmica do titânio ( 6,7 W/m·K para a 5ª série , versus 16,3 W/m·K para 316L) faz com que o calor se concentre na aresta de corte em vez de se dissipar através do cavaco. Sem parâmetros de processo corretos, aresta postiça, endurecimento e desgaste da ferramenta resultam em falha rápida da pastilha e rejeição dimensional.
Para fresamento de barras grau 5, fresamento concordante (convencional: evitado) com Fresas de topo revestidas com TiAlN de 3 a 5 canais a uma velocidade superficial de 60–80 m/min mantém a vida útil da ferramenta acima de 30 minutos por aresta. A perfuração requer refrigeração através do fuso; os ciclos de perfuração profunda com passos de 1× de diâmetro evitam o empacotamento de cavacos e a acumulação térmica em furos profundos.
As classes CP (Grau 1–2) são usinadas aproximadamente 30% mais facilmente do que o Grau 5 devido à menor resistência, mas sua natureza pegajosa ainda requer ferramentas afiadas e controle positivo de cavacos.
A aquisição de barras de titânio para aplicações críticas deve especificar a seguinte cadeia de documentação para garantir rastreabilidade e conformidade:
| Máxima conformabilidade a frio, baixa resistência | 1ª série | ASTM B348 | Menor oxigênio, maior ductilidade |
| Resistência geral à corrosão, resistência moderada | 2ª série | ASTM B348 | Melhor equilíbrio entre custo e desempenho de CP |
| Força máxima, aeroespacial/automobilismo | 5ª série | ASTM B348/AMS 4928 | 950 MPa UTS, banco de dados de fadiga comprovado |
| Implantes ortopédicos de suporte de carga | 2ª série3 | ASTM F136/ISO 5832-3 | Química ELI, resistência à fratura superior |
| Serviço de ácido redutor (HCl, H₂SO₄) | 7ª série | ASTM B348 Grau 7 | A adição de Pd elimina a corrosão em fendas |
| Barras para implantes dentários (fresagem CAD/CAM) | 4ª série ou 23ª série | ISO 10271/ASTM F136 | Opção sem liga (Gr.4) ou alta fadiga (Gr.23) |
2ª série é titânio comercialmente puro: sem elementos de liga, UTS 345MPa , excelente resistência à corrosão e fácil conformabilidade a frio. É a escolha econômica para equipamentos de processos químicos, trocadores de calor marítimos e instrumentos médicos que não suportam cargas estruturais. Grau 5 (Ti-6Al-4V) é uma liga alfa-beta com UTS 950MPa —quase 3× mais forte — mas custa 20–30% mais por quilograma e é significativamente mais difícil de usinar. Escolha o Grau 5 sempre que o componente suportar carga, for crítico para a fadiga ou quando o peso precisar ser minimizado. Escolha o Grau 2 quando a resistência à corrosão for o fator principal e as cargas mecânicas forem baixas.
Três propriedades se combinam para tornar o titânio um desafio: (1) Baixa condutividade térmica (6,7 W/m·K) significa que o calor não pode escapar através do cavaco – ele se acumula na ponta da ferramenta, acelerando o desgaste; (2) Alta reatividade química em temperaturas elevadas faz com que o titânio se solde (galha) na aresta de corte, produzindo aresta postiça; (3) Endurecimento por trabalho —a superfície endurece durante cada passagem, então a próxima passagem deve cortar abaixo dessa camada. O gerenciamento correto da velocidade de corte (≤ 60 m/min), refrigeração de alta pressão (≥ 70 bar), ferramentas afiadas com inclinação positiva e profundidade de corte mínima de 0,5 mm resolve todos os três problemas e proporciona vida útil previsível da ferramenta.
Sim. O titânio forma uma camada de óxido de TiO₂ estável e inerte que evita a liberação de íons no tecido. Décadas de evidências clínicas confirmam uma citotoxicidade insignificante e nenhum relato de resposta alérgica sistêmica – ao contrário das ligas contendo níquel. Para conformidade regulatória, a biocompatibilidade é regida por ISO 10993-1 (avaliação biológica de dispositivos médicos) e ISO 10993-5 (teste de citotoxicidade). A conformidade em nível de material é confirmada por ASTM F136 (Grau 23 para implantes) e ISO 5832-3 . Observe que alguns pacientes apresentam sensibilidade ao vanádio; nesses casos, ligas livres de vanádio, como Ti-6Al-7Nb (ISO 5832-11) são especificados em vez disso.
A barra de titânio pode ser soldada usando Soldagem GTAW (TIG) com fio de enchimento de grau correspondente. O requisito crítico é proteção contra gás inerte : o titânio absorve oxigênio, nitrogênio e hidrogênio acima de 400 °C, causando fragilização. Isso exige proteção de gás de apoio e de arrasto (99,999% de argônio), limpeza da área de solda (limpeza IPA, sem graxa) e controle rigoroso de temperatura entre passagens abaixo de 150 °C. A qualidade da solda é verificada por AWS D1.9 (titânio estrutural) ou Seção IX da ASME (equipamentos de pressão). O tratamento térmico pós-soldagem (PWHT) a 540–600 °C em vácuo ou argônio é usado para aliviar a tensão residual em soldagens de Grau 5.
Ligas de alumínio (por exemplo, 7075-T6: UTS 572 MPa, densidade 2,81 g/cm³, resistência específica ~204 MPa·cm³/g) correspondem ou excedem ligeiramente o titânio Grau 5 em resistência específica à temperatura ambiente. No entanto, o titânio retém propriedades mecânicas completas até 315 °C onde o alumínio se degrada acentuadamente acima de 150 °C. O titânio também oferece resistência superior à corrosão sem tratamento de superfície e oferece um limite de fadiga mais alto. A escolha de engenharia é: alumínio para estruturas não térmicas e sensíveis ao custo; titânio para aplicações em seções quentes, críticas à fadiga ou em ambientes corrosivos onde a massa também é restrita.
